改个古董露营车

寂寂无闻

更新一下

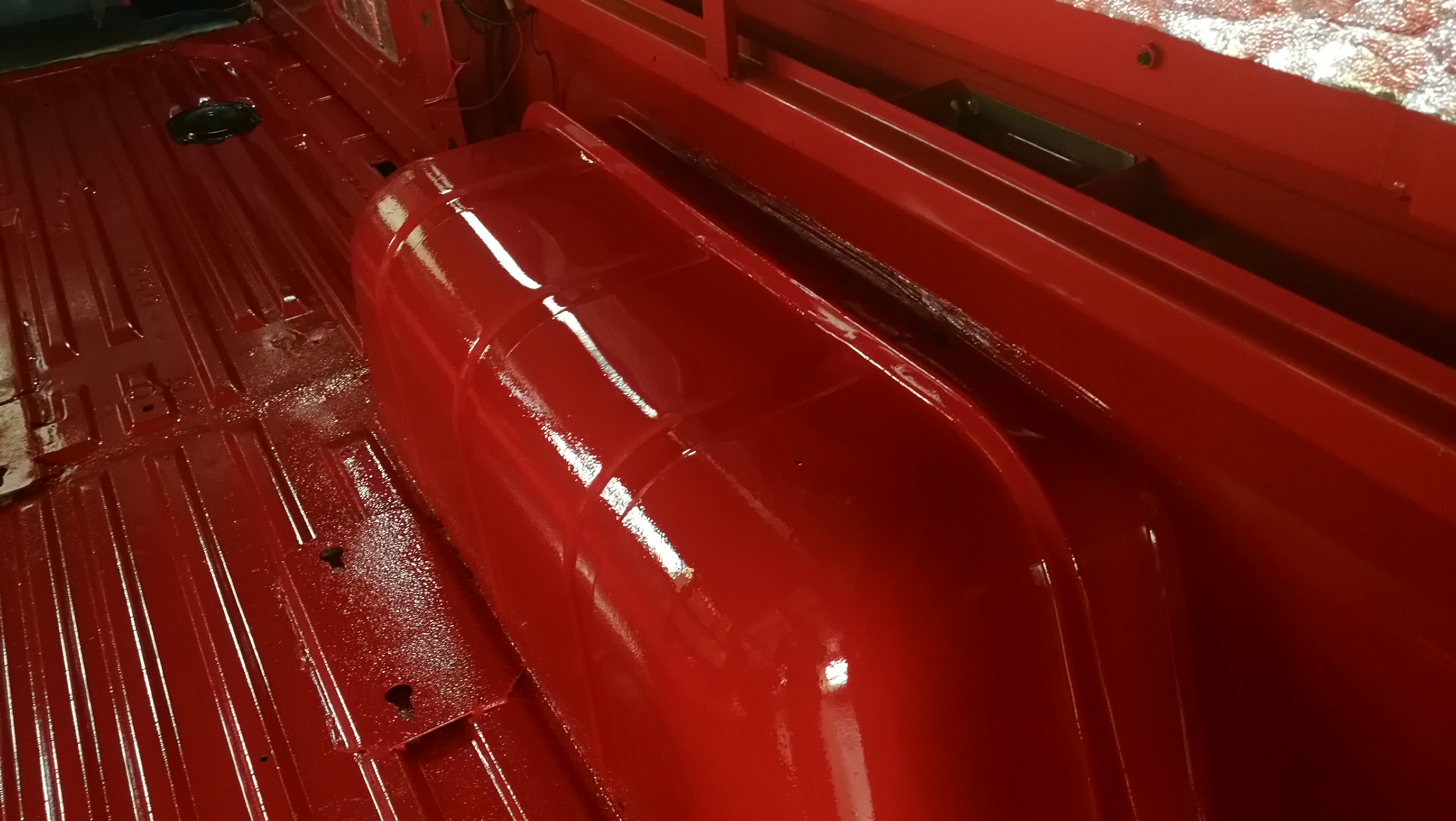

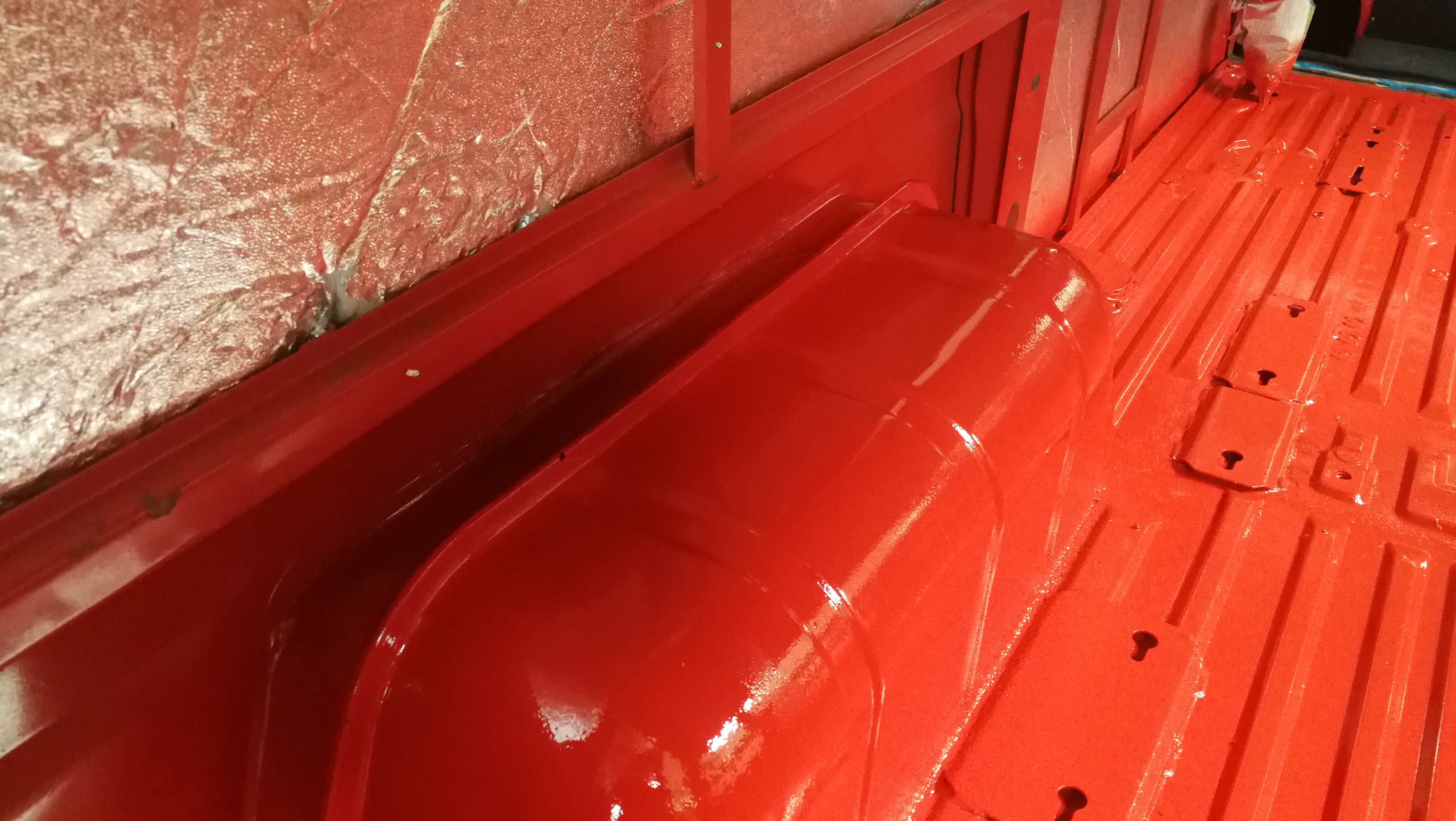

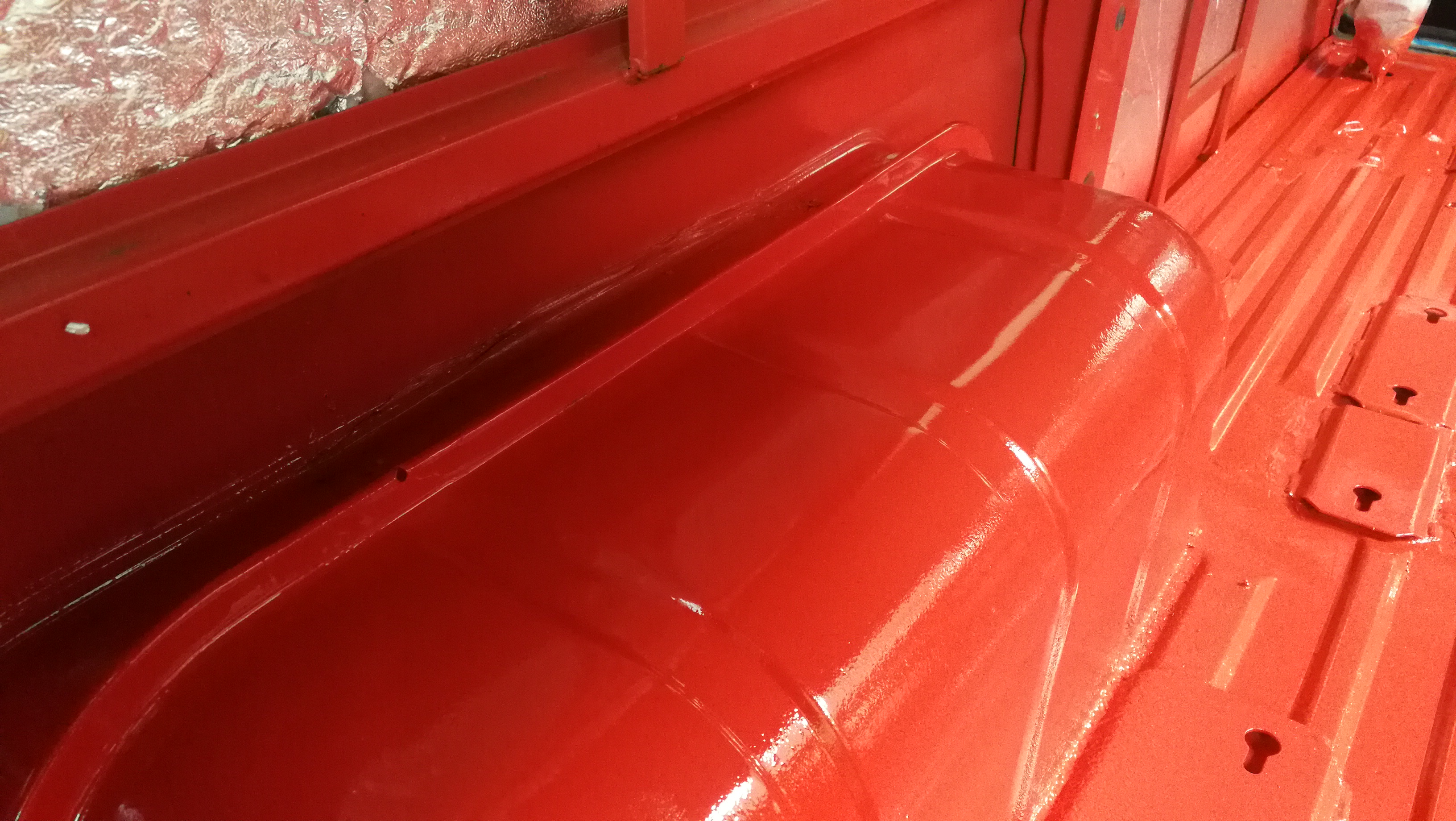

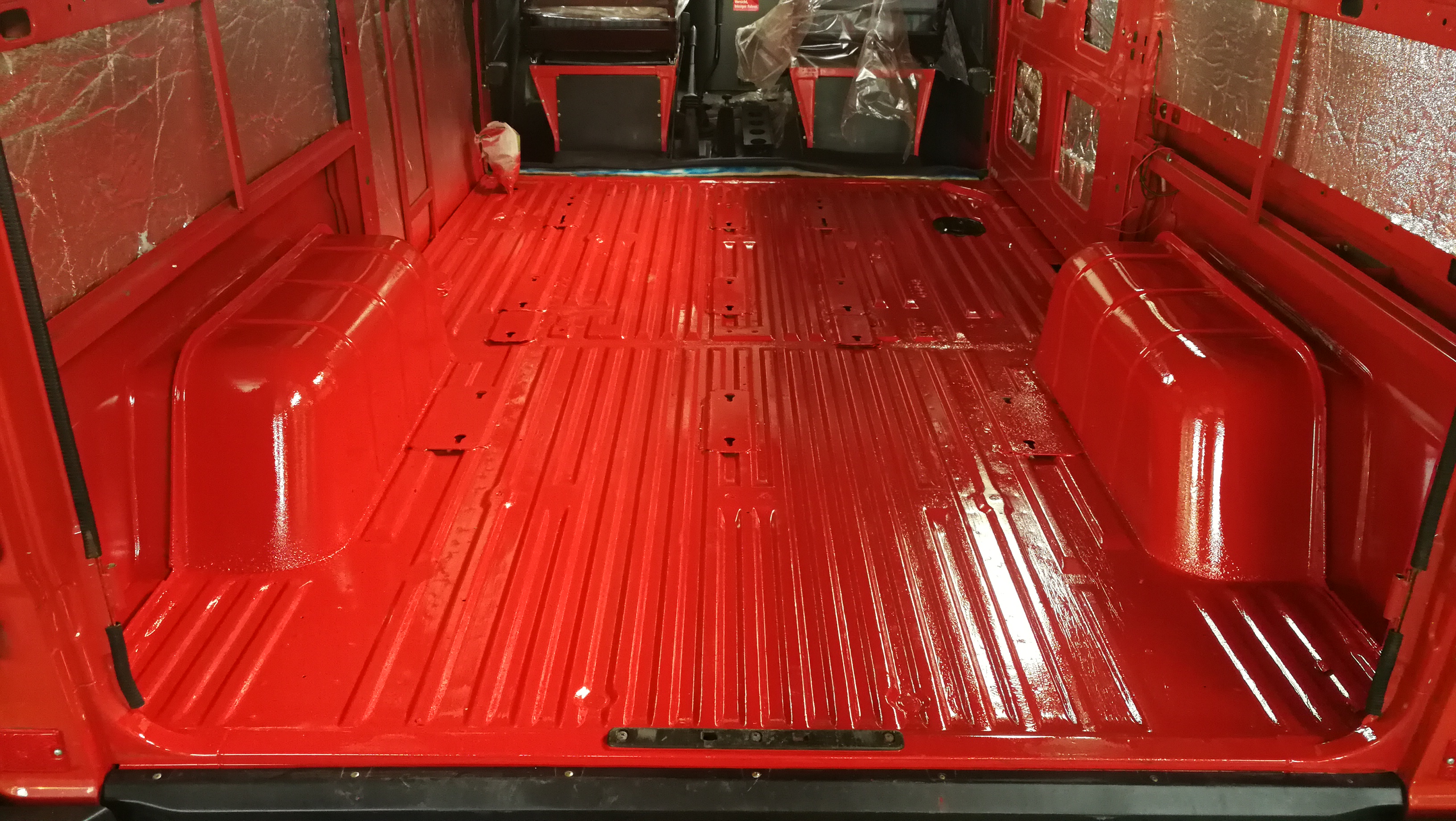

轮包钣金修复后，在反面有一个很大的缝隙需要用钣金胶填满，然后再做一下底盘装甲。 ...

轮包钣金修复后，在反面有一个很大的缝隙需要用钣金胶填满，然后再做一下底盘装甲。

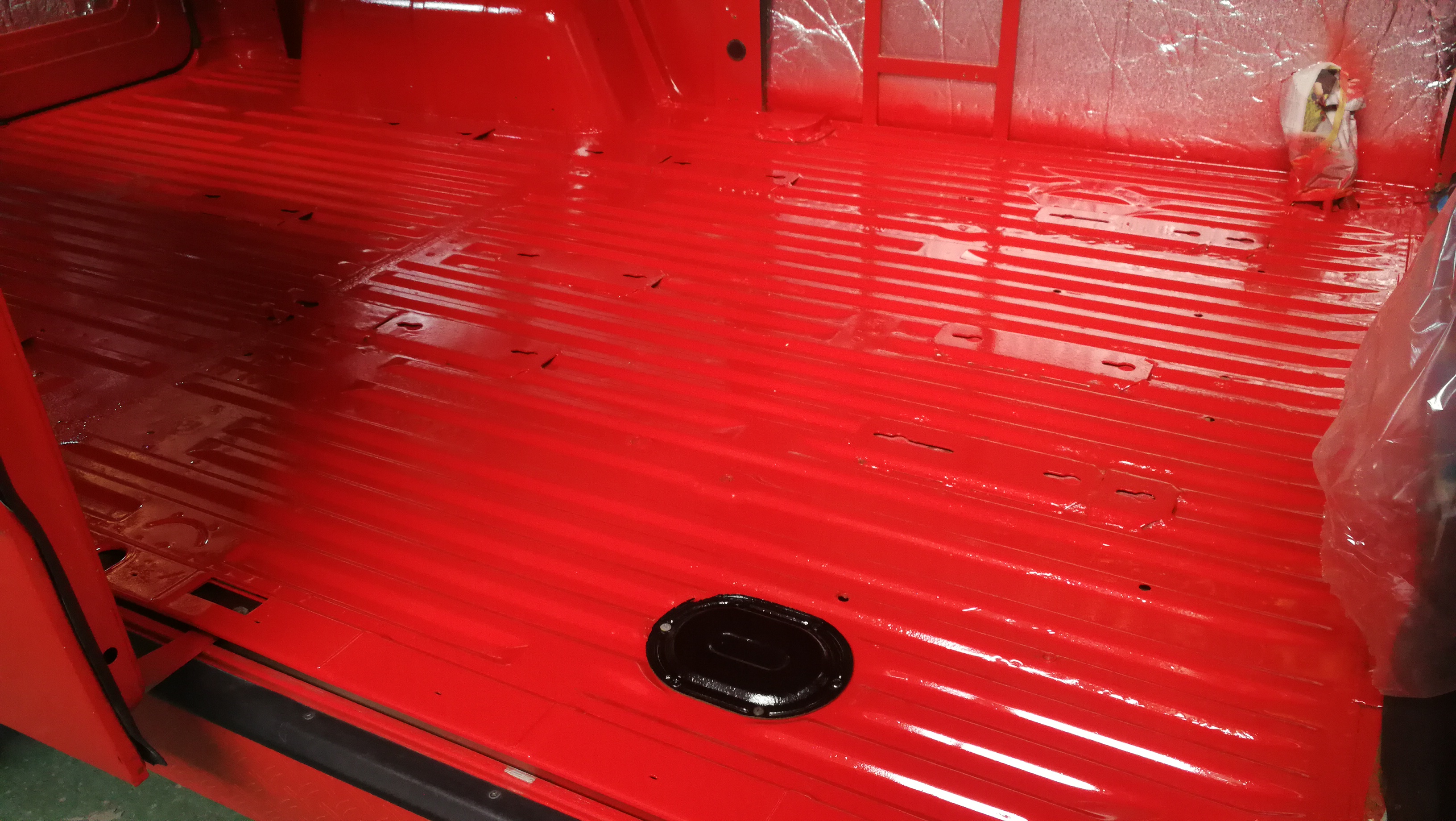

这是底盘装甲

这是底盘装甲

先用9毫米密度板做一下地板的外形尺寸，放样

先用9毫米密度板做一下地板的外形尺寸，放样

自己压制的三明治板

自己压制的三明治板

上下两面是兔宝宝的多层板，中间是轨道交通用的PET阻燃发泡。

上下两面是兔宝宝的多层板，中间是轨道交通用的PET阻燃发泡。

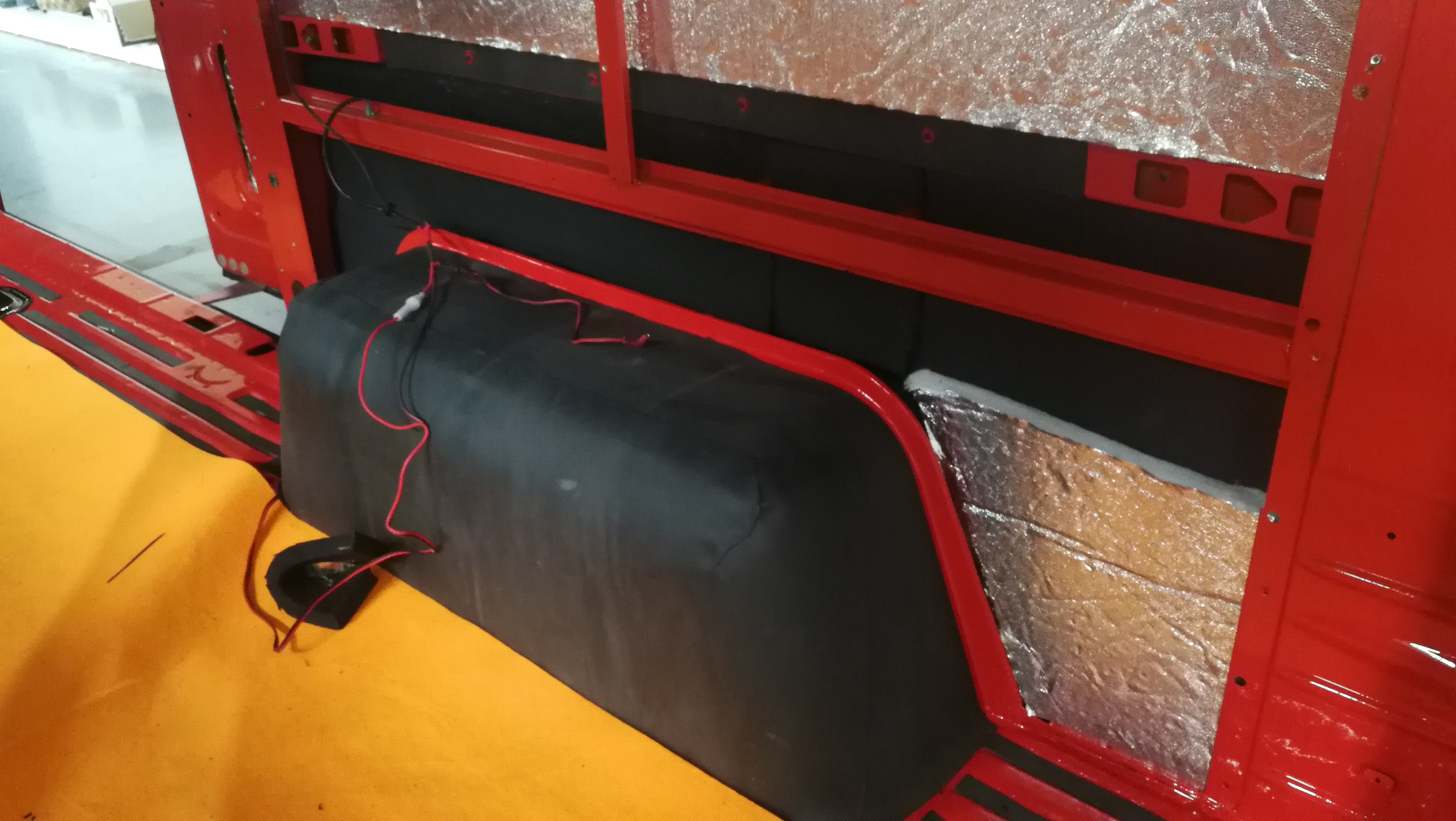

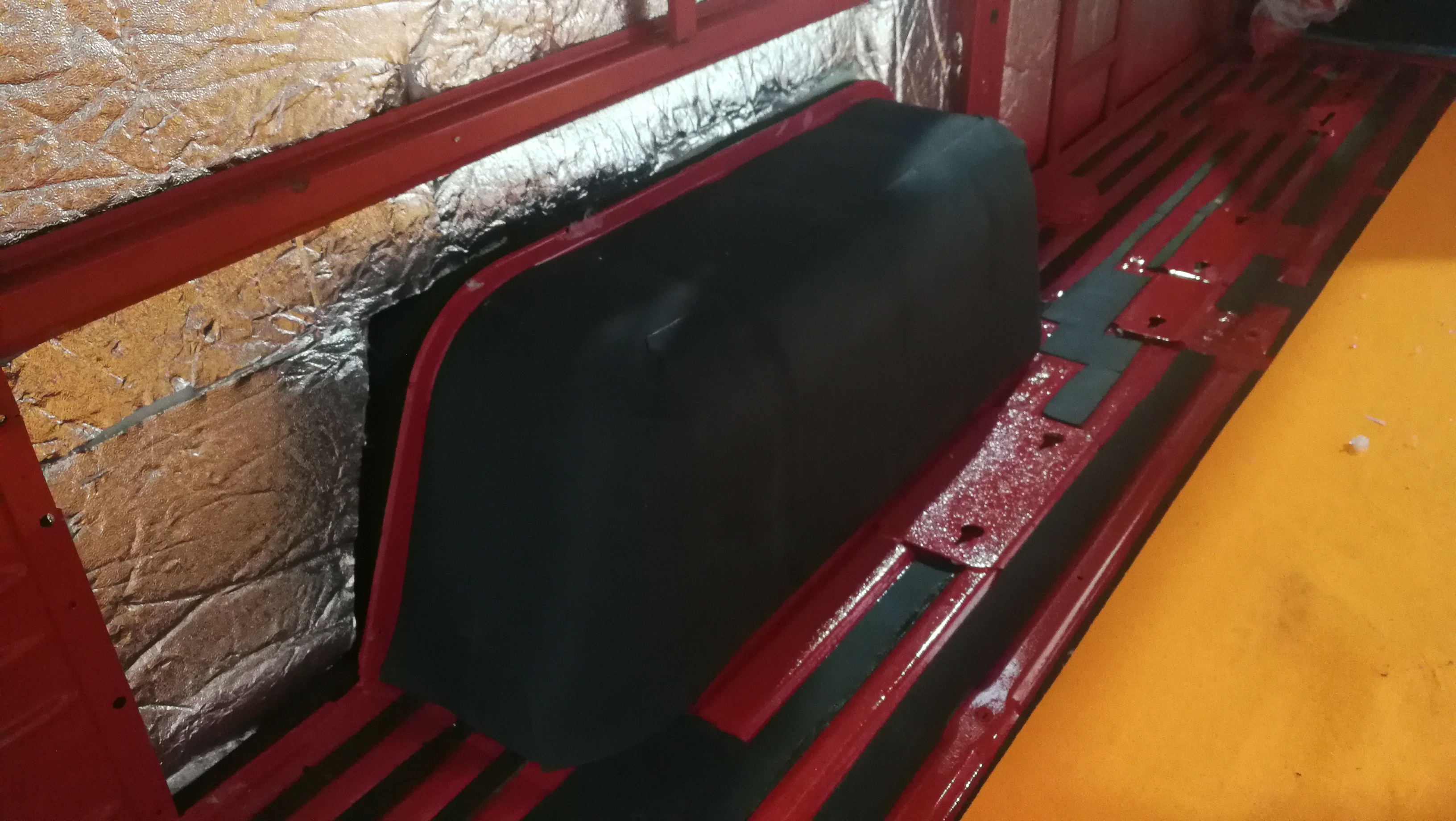

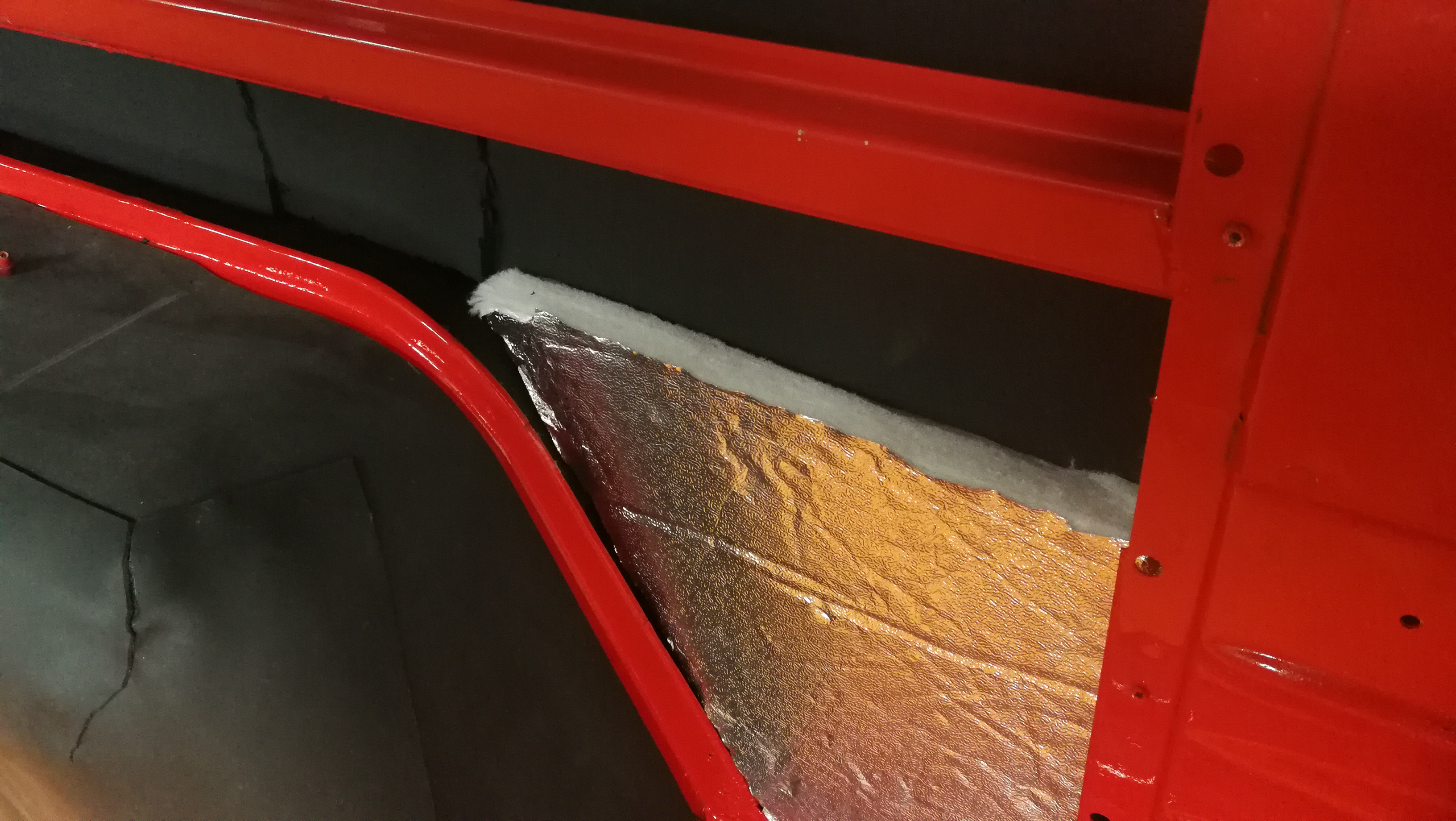

配老木板，轮包上做了隔音板。

配老木板，轮包上做了隔音板。

老师傅手工修配

老师傅手工修配

与车身钣金件留缝5毫米，用密封条卡缝。

与车身钣金件留缝5毫米，用密封条卡缝。

门口铝合金收边

门口铝合金收边

后舱墙面内饰板全都重新做

后舱墙面内饰板全都重新做

配铝合金滑轨，这个铝合金滑轨是专门开模具定制了型材，花了大代价的！ 为什么不用V260的？因为V260滑轨的 ...

配铝合金滑轨，这个铝合金滑轨是专门开模具定制了型材，花了大代价的！
为什么不用V260的？因为V260滑轨的滑块需要专用锁扣，不好用！

看看，几百米！

看看，几百米！

这是在CNC上准备开孔

这是在CNC上准备开孔

这是做的试样，滑块长度根据需要随意裁断！

这是做的试样，滑块长度根据需要随意裁断！

查看原媒体

很顺滑~

之前放样用的密度板用来做开槽样板

之前放样用的密度板用来做开槽样板

小桌板也要破破烂烂的老木板，这是拼接的。不结实的！

小桌板也要破破烂烂的老木板，这是拼接的。不结实的！

上CNC，反面铣掉一层

上CNC，反面铣掉一层

再配一块 三维铝合金板

再配一块 三维铝合金板

刮上胶水，嵌入进去。

刮上胶水，嵌入进去。

内装都采用铝合金骨架，这副滑轨是从日本空运的，非常贵！

内装都采用铝合金骨架，这副滑轨是从日本空运的，非常贵！

可以升降、拓展的床，费很多心思去研究的，挺复杂的

可以升降、拓展的床，费很多心思去研究的，挺复杂的

抽拉式料理台的配件

抽拉式料理台的配件

抽拉式料理台的配件

抽拉式料理台的配件

抽拉式料理台的配件，这不锈钢件用到了激光焊接。

抽拉式料理台的配件，这不锈钢件用到了激光焊接。

yugoking

手艺真的不错

177177

nmgjzx

寂寂无闻 发表于 2020-12-30 00:03
更新一下

一分耕耘，一分收获！辛苦不会白付，期待用上你的产品。

红尘可笑人

南下北上?
济南？哪里？
求教

一路征程

一分耕耘，一分收获！

寂寂无闻

继续更新一下

把空调内机换位子安装，需要加制冷剂，这是真空泵。

把空调内机换位子安装，需要加制冷剂，这是真空泵。

这里是高低压接口。

这里是高低压接口。

冷媒表、开瓶阀~~

冷媒表、开瓶阀~~

奔驰V260的滑轨不错的，但是它的滑块只能用配套的座椅，其它品牌的座椅很难与V260的滑块锁定！ 怎么办？ 自 ...

奔驰V260的滑轨不错的，但是它的滑块只能用配套的座椅，其它品牌的座椅很难与V260的滑块锁定！
怎么办？
自己设计、开模、定制型材、自己加工合适的滑块！
现在这个滑块，要多长就能够多长，理论上可以与市面上大多数座椅配套！

滑块半成品，中间两个孔是用来安装定位锁的。

滑块半成品，中间两个孔是用来安装定位锁的。

滑块半成品正反两面

滑块半成品正反两面

轨道型材是4米的，现在4米以内轨道长度自己说了算！这是短一些的。

轨道型材是4米的，现在4米以内轨道长度自己说了算！这是短一些的。

这付长的轨道2750长，市面上怕是没有这样长的座椅轨道吧？V260的轨道好像最长是2400？ ...

这付长的轨道2750长，市面上怕是没有这样长的座椅轨道吧？V260的轨道好像最长是2400？

这是座椅的底座，有2个抽屉的。

这是座椅的底座，有2个抽屉的。

试装一下，很顺、很滑，然后要想办法打开滑块上的定位锁了。

试装一下，很顺、很滑，然后要想办法打开滑块上的定位锁了。

里奇弯管器，手工弯管。

里奇弯管器，手工弯管。

这弯管比较复杂，手工制作很难做整体的，所以干脆分开做。

这弯管比较复杂，手工制作很难做整体的，所以干脆分开做。

座椅开锁把手，这是拼好的样子，把手比较长，需要强度，所以中间部分是略粗一些的管子。 ...

座椅开锁把手，这是拼好的样子，把手比较长，需要强度，所以中间部分是略粗一些的管子。

配开锁顶杆

配开锁顶杆

查看原媒体

试过，动作可靠、到位。

喷漆，正式安装到位。

喷漆，正式安装到位。

这是升降床锁定机构的一个零件，全手工切割、开孔、打磨、电焊~

这是升降床锁定机构的一个零件，全手工切割、开孔、打磨、电焊~

试装

试装

挂拉线的小零件

挂拉线的小零件

试装

试装

拼装、焊接，拿去打磨、喷漆~

拼装、焊接，拿去打磨、喷漆~

安装完毕，以后可以单手开锁。

安装完毕，以后可以单手开锁。

添置了一个手电钻和角磨机

添置了一个手电钻和角磨机

轨道及座椅底座上车试装

轨道及座椅底座上车试装

由于之前的工作做得到位，所以轨道的安装位置非常精确！座椅底座的滑动非常顺畅，单手可以轻松推动！ ...

由于之前的工作做得到位，所以轨道的安装位置非常精确！座椅底座的滑动非常顺畅，单手可以轻松推动！

刘波波

太精致了

寂寂无闻

更新一下哈

这是抽拉式户外厨房模块的轨道开锁把手

这是抽拉式户外厨房模块的轨道开锁把手

这个轨道带锁定的，是76轨道，虽然有点重，但是承载力很好，毕竟这个料理台往外面抽2节，很长的，承重不好 ...

这个轨道带锁定的，是76轨道，虽然有点重，但是承载力很好，毕竟这个料理台往外面抽2节，很长的，承重不好的话会出问题。

这个柜子的左侧是用来装空调的，空调的出风方向改成前后各4个，都是可以调节的风口。挂的缎带是用来演示出 ...

这个柜子的左侧是用来装空调的，空调的出风方向改成前后各4个，都是可以调节的风口。挂的缎带是用来演示出风效果的，等装好以后能够直观的看到。

这一面是往驾驶室方向的，一点点小空间不舍得浪费了，做成储物格，放随车工具或者其它杂物都蛮好的。 ...

这一面是往驾驶室方向的，一点点小空间不舍得浪费了，做成储物格，放随车工具或者其它杂物都蛮好的。

实木要做成这样很容易变形！很容易坏！所以采取了一些措施。话说做这种看上去很怀旧的实木非常费工夫的！车 ...

实木要做成这样很容易变形！很容易坏！所以采取了一些措施。话说做这种看上去很怀旧的实木非常费工夫的！车友千万不要以为这个很简单，真去做了就会知道。

这是床架子

这是床架子

这个床架子是可以升降的，纯机械的。

这个床架子是可以升降的，纯机械的。

这是座椅底座下面的抽屉，很轻、很结实。

这是座椅底座下面的抽屉，很轻、很结实。

这个抽屉的做法研究很多很多天！这个工艺将在未来比较长一段时间内使用，直到有更好的工艺来替换它。 ...

这个抽屉的做法研究很多很多天！这个工艺将在未来比较长一段时间内使用，直到有更好的工艺来替换它。

这是还没有装抽屉面板

这是还没有装抽屉面板

自锁导轨，一按即开

自锁导轨，一按即开

我这轨道很长，最长可以做到4米，这辆车上装了2.7米。座椅的滑动行程达到2米以上！ ...

我这轨道很长，最长可以做到4米，这辆车上装了2.7米。座椅的滑动行程达到2米以上！

鞋匠

构思巧妙，技艺精湛，用料考究……正经玩意！一般人整不动……

寂寂无闻

今天博德第一辆定制车出厂了，更新一下。

这个底板上的洞是原车驻车气暖的出风口位置，原先的出风口不能用了，我改一下； ...

这个底板上的洞是原车驻车气暖的出风口位置，原先的出风口不能用了，我改一下；

我做了这个铝合金的静压出风口，暖风可以在条形的洞口吹出来。

我做了这个铝合金的静压出风口，暖风可以在条形的洞口吹出来。

做好的柜子装备装车

做好的柜子装备装车

边柜装车中

边柜装车中

小桌板是全滑动的，没有落地支撑的！

小桌板是全滑动的，没有落地支撑的！

床架装车

床架装车

看着简简单单的改装，其实对于安装精度要求不低。就拿这个床来说，尺寸偏差大了上面的床板就装不上了。 ...

看着简简单单的改装，其实对于安装精度要求不低。就拿这个床来说，尺寸偏差大了上面的床板就装不上了。

这是可拓宽床板，最小宽度1米，最大宽度1.4米。骨架是铝合金的，床板是碳纤维的！碳纤维板太贵了，轻易不敢 ...

这是可拓宽床板，最小宽度1米，最大宽度1.4米。骨架是铝合金的，床板是碳纤维的！碳纤维板太贵了，轻易不敢下刀！照片上的镂空板是用来验证尺寸的，验证无误才可以正式用碳纤维板。

这塑料件是自己出图后CNC加工的。

这塑料件是自己出图后CNC加工的。

床板装车

床板装车

这是在配床两边的挡板

这是在配床两边的挡板

定制的碳纤维板

定制的碳纤维板

特殊刀具

特殊刀具

CNC加工中

CNC加工中

装车

装车

低位单人床模式

低位单人床模式

高位双人床模式

高位双人床模式

床升高以后，床底下的储物空间很大！（注意：座椅用地板滑轨是一直到尾门的，座椅折叠起来的话可以直接藏到 ...

床升高以后，床底下的储物空间很大！（注意：座椅用地板滑轨是一直到尾门的，座椅折叠起来的话可以直接藏到床底下去的）

低位模式适合，东西不多，又需要在床上能够坐起来的时候。轨道是多功能的，也可以配上快装挂钩用来固定货物 ...

低位模式适合，东西不多，又需要在床上能够坐起来的时候。轨道是多功能的，也可以配上快装挂钩用来固定货物。

快装挂钩，安装位置可以自己随意。

快装挂钩，安装位置可以自己随意。

挂钩

挂钩

查看原媒体

这么复杂的床，用的时候会不会很麻烦？专门拍了视频演示的。

座椅底座下的空间不舍得浪费了，做抽屉。

座椅底座下的空间不舍得浪费了，做抽屉。

抽屉用的是托底自锁轨道

抽屉用的是托底自锁轨道

边柜

边柜

查看原媒体

全滑动桌板演示、座椅滑动演示

抽拉式料理台来了，收起来外形尺寸300x290x750 。就这么一点点小，打开后能有多大？ ...

抽拉式料理台来了，收起来外形尺寸300x290x750  。就这么一点点小，打开后能有多大？

挺长的！避免油烟进车，炉子尽量远离车门。

挺长的！避免油烟进车，炉子尽量远离车门。

料理台打开后，不影响中门上下车。

料理台打开后，不影响中门上下车。

这料理台实际上很大了

这料理台实际上很大了

这炉子车主自己买了寄过来的，挺好用！

这炉子车主自己买了寄过来的，挺好用！

查看原媒体

演示一下料理台打开过程

储物格上装了灭火器

储物格上装了灭火器

左右两侧都有

左右两侧都有

这个车很经典！

这个车很经典！

出厂了

出厂了

再看一眼~

再看一眼~

再看一眼~

再看一眼~

再看一眼~

再看一眼~

再看一眼~

再看一眼~

越看越喜欢~

越看越喜欢~

寂寂无闻

改装竣工后更新的帖子审核掉了？没有通过？

irianjaya

真不错，恭喜No1号产品出炉

搭车问下：这款老奔驰的长宽高是多少？

robinhon2019

寂寂无闻 发表于 2021-2-4 20:55
今天博德第一辆定制车出厂了，更新一下。

完美的设计和工艺，个性定制接单吗？

寂寂无闻

irianjaya 发表于 2021-2-5 13:14
真不错，恭喜No1号产品出炉

搭车问下：这款老奔驰的长宽高是多少？

很抱歉 没测量这个车的尺寸

leifeng305

这是大神级别，装修费估计十万以上了。

吴华

clj2018

这手艺太牛了！弱弱问那轨道外销不？哈哈哈

寂寂无闻

clj2018 发表于 2021-2-17 21:36
这手艺太牛了！弱弱问那轨道外销不？哈哈哈

可以找我装座椅

乘着jeep的翅膀

车古典、改装经典
